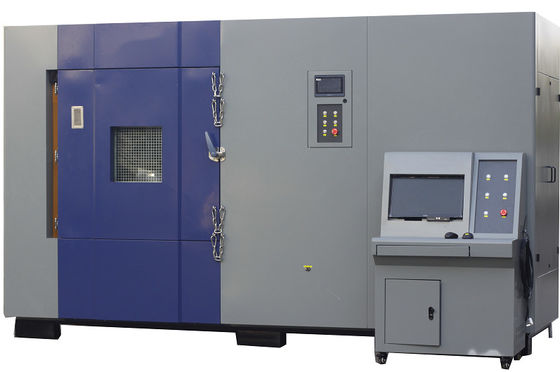

ব্যাটারি স্ক্র্যাচিং সুইচ টেস্টিং মেশিন

প্রধান প্রযুক্তিগত পরামিতিঃ

.১ কার্যকর ভলিউম ৫০০০ লিটার

.3 পরীক্ষার এলাকার অভ্যন্তরীণ মাত্রা W ((প্রস্থ) 2500mm*H ((উচ্চতা) 1000mm *D ((গভীরতা) 2000mm

.4 বাহ্যিক মাত্রা W ((প্রস্থ) 3860 mm*H ((উচ্চতা) 2300 mm*D ((গভীরতা) 2230 mm (অনুভূমিক)

টিপসঃ আকার অনুগ্রহ করে চূড়ান্ত নকশা নিশ্চিতকরণ অনুসরণ করুন তিনটি মতামত অগ্রাধিকার!

5. ফোর্স ডিসপ্লে কম্পিউটার ডিসপ্লে দ্বারা উচ্চ নির্ভুলতা চাপ সংবেদন এবং প্রদর্শন

6 কন্ট্রোল মোড কম্পিউটারাইজড কন্ট্রোল, দূরবর্তী তারের নিয়ন্ত্রণ, কার্যকরভাবে পরীক্ষক নিরাপত্তা রক্ষা করতে পারেন

7 কন্ট্রোল ভেরিয়েবল PLC এবং কম্পিউটার পৃথকভাবে নিয়ন্ত্রিত এবং প্রদর্শিত হতে পারে; চাপ, স্ট্রোক, মোট ভোল্টেজ বা একক ভোল্টেজ একক বা সমন্বয়ে নিয়ন্ত্রণ ভেরিয়েবল হিসাবে ব্যবহার করা যেতে পারে,এবং পরীক্ষা বন্ধ করা হবে যখন কোন অবস্থা সেট মান পৌঁছায়.8 নজরদারি ক্যামেরা সিস্টেম ক্যামেরা আগুন, অগ্নিরোধী, উচ্চ তাপমাত্রা প্রতিরোধের আছে; বিস্ফোরণ-প্রতিরোধী ঢাল প্রতিস্থাপনযোগ্য এবং 2 খুচরা যন্ত্রাংশ সঙ্গে আসে

.9 রিমোট কন্ট্রোল মনিটরিং সিস্টেমের সমস্ত কন্ট্রোল প্যারামিটার, ডেটা সংগ্রহ এবং ভিডিও রেকর্ডিংয়ের সেটিং ডিভাইস থেকে দূরে একটি কম্পিউটার দ্বারা পরিচালিত হতে পারে

.10 রেজোলিউশনের নির্ভুলতা তাপমাত্রা ০.১ ডিগ্রি সেলসিয়াস, ভোল্টেজ ১ এমভি

.১১ ১ টিবি প্ল্যাটফর্মকে সমর্থন করে

.12 হাইড্রোলিক ড্রাইভ মোড

.13 তথ্য সংগ্রহের ফ্রিকোয়েন্সিঃ ৫০ বার/সেকেন্ড

.১৪ সর্বোচ্চ স্ট্রোকঃ স্ট্রোকঃ ৬০০ মিমি, নিয়ন্ত্রণের নির্ভুলতা ১ মিমি,

.15 সিগন্যাল ট্রান্সমিশন মোড RS 232 সিরিয়াল পোর্ট বা USB2.0 হাই স্পিড ট্রান্সমিশন সিরিয়াল পোর্ট

.16 ডিজিটাল নমুনা গ্রহণ ব্যবস্থা ২ ভোল্টেজ ০-৬০ ভোল্ট, সঠিকতা ০.১%;

দুই-মুখী তাপমাত্রা 0-800°C, নির্ভুলতা 0.5 °C

.১৭ এক্সট্রুশন স্পিড ১-৪০০ মিমি/মিনিট (নিয়মিত)

.18 প্রবেশের শক্তি ডিজিটাল প্রদর্শন সামঞ্জস্যযোগ্য, নির্ভুলতা 0.1%

.19 এক্সট্রুশন জিগ আর্ক এক্সট্রুশন ডিস্ক (রেডিয়াম 7 মিমি), ক্রমাগত মাল্টি-স্তর এক্সট্রুশন বিকৃতি পূরণ অর্জন করতে পারে

.২০ প্রধান ভোল্টেজ সংগ্রহ চ্যানেল ১টি চ্যানেল

.২১ তাপমাত্রা পরীক্ষার পরিসীমা ০ ~ ৮০০°সি

.২২ ভোল্টেজ এবং তাপমাত্রার সঠিকতা ±১%fs

.২৩ চাপ নিয়ন্ত্রক সার্ভো ভালভ নিয়ন্ত্রক

.২৪ চাপ পরিসীমা ১ কেএন - ২০০ কেএন হাইড্রোলিক নিয়ন্ত্রণ

.২৫ চাপ নির্ভুলতা ≤±০.৫% (FSR)

.২৬ চাপ নিয়ন্ত্রণের নির্ভুলতা ±১%

.২৭ এক্সট্রুশন স্পিড ১-৬০০ মিমি/সেকেন্ড (নিয়মিত)

.২৮ ডিসপ্লেসমেন্ট রেজোলিউশন ০.০১ মিমি

.২৯ ডিসপ্লেসমেন্ট কন্ট্রোলের সঠিকতা ± ১%

.30 ভোল্টেজ প্রদর্শনের নির্ভুলতা ±0.2% FSR

.31 চাপ 0 থেকে 9999 সেকেন্ড ধরে রাখুন

.32 এক্সট্রুশন বিকৃতি 0 ~ 100% মাল্টি-গিয়ার কাপড় সেটিং, ক্রমাগত মাল্টি-স্তর এক্সট্রুশন বিকৃতি লোড অর্জন করতে পারেন

.৩৩ সংগ্রহের ফ্রিকোয়েন্সি ১০০ হার্জ

.34 ইস্পাত সুই স্ট্যান্ডার্ড Phi 2mm - Phi 8mm উচ্চ তাপমাত্রা প্রতিরোধী ইস্পাত সুই প্রতিটি 2, দৈর্ঘ্য 100MM, বা ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড

.35 ব্যাটারি প্লেনের নীচের অংশ থেকে 200 মিমি দূরে সুই পয়েন্ট

.36 ব্যাটারি প্লেটের ওপর লম্ব দিক থেকে ১-৮০ মিমি/সেকেন্ডের গতিতে একুপঙ্কচার গতি

.37 প্রবেশের শক্তি 250 কেজি

.38 যাত্রা 500mm অথবা অ্যাপয়েন্টমেন্ট

.39 ক্ল্যাম্পিং মোড ম্যানুয়াল ক্ল্যাম্পিং

সংক্ষিপ্ত বিবরণ

পাওয়ার ব্যাটারি প্যাক এক্সট্রুডার এমন পরিস্থিতির অনুকরণ করতে ব্যবহৃত হয় যেখানে পাওয়ার ব্যাটারি প্যাক বা সিস্টেম, ব্যাটারি সেল,বা ব্যাটারি মডিউলএটি কৃত্রিমভাবে বিভিন্ন পরিস্থিতিতে উপস্থাপন করে যা ব্যাটারি শক্তিশালী বাহ্যিক শক্তির শিকার হলে সম্মুখীন হতে পারে এবং ব্যাটারির নিরাপত্তা কর্মক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয়;ডিভাইসটি সম্পূর্ণরূপে ব্যক্তিগত নিরাপত্তা নিশ্চিত করতে পারে এবং পরীক্ষার সময় ব্যাটারি আগুন বা বিস্ফোরণের ক্ষেত্রে পরীক্ষার পরিবেশের ক্ষতি করতে পারে নারিয়েল টাইম টেস্ট ডেটা (যেমন ব্যাটারি ভোল্টেজ, ব্যাটারি পৃষ্ঠের সর্বোচ্চ তাপমাত্রা,পরীক্ষামূলক ফলাফল বিচার করার জন্য চাপ ভিডিও তথ্য) ব্যাটারি জ্বলতে হবে না তা নির্ধারণ করতে ব্যবহার করা উচিতপরীক্ষার পর এটি বিস্ফোরিত বা ধোঁয়াশায় পরিণত হয়; এটি ব্যাটারি প্রস্তুতকারক এবং গবেষণা ইনস্টিটিউটগুলির জন্য একটি অপরিহার্য পরীক্ষার সরঞ্জাম।

তারের জ্যাকেটগুলি সমস্ত ধাতব অগ্নিরোধী পাইপ দিয়ে আচ্ছাদিত, কার্যকরভাবে ব্যাটারি পরীক্ষার প্রক্রিয়াটি আগুন ধরতে এবং জ্বলতে বাধা দেয়;
বাইরে থেকে স্টুডিওর ভিতরে পরিস্থিতি পরিষ্কারভাবে দেখার জন্য আলোকসজ্জা ইনস্টল করুন;
পরীক্ষার গর্ত এবং বায়ু সরবরাহের পোর্ট, বায়ু সরবরাহের পোর্ট এবং নিষ্কাশন ফ্যানগুলির সাথে ইনস্টল করা পরীক্ষার নিষ্কাশন গ্যাস এবং বায়ু চাপকে দ্রুত কার্যকরভাবে নির্মূল করবে;পরীক্ষার গর্তগুলি পরীক্ষককে পরীক্ষার কক্ষের তাপমাত্রা বা বায়ু চাপ সনাক্ত করতে ডিজাইন করা হয়েছে;
নিয়ন্ত্রণ অংশ এবং পরীক্ষা চেম্বার পৃথক এবং 1-2 মিটার দূরত্বে পরিচালিত হতে পারে, নির্দিষ্ট নিরাপত্তা ব্যবস্থা প্রদান

পৃথক ব্যাটারির জন্য বর্তমান পরীক্ষার পদ্ধতি

---কম্প্রেসিং দিকঃ ব্যাটারি প্লেটের দিকের ওপর চাপ প্রয়োগ করুন;
---কম্প্রেসিং প্লেট ফর্মঃ 75mm এর ব্যাসার্ধের একটি অর্ধ-সিলিন্ডারিক্যাল শরীর, যার দৈর্ঘ্য (L) সংকুচিত ব্যাটারির আকারের চেয়ে বড়;
--- সংকোচনের গতিঃ (5 ± 1) মিমি/সেকেন্ড
--- সংকোচনের ডিগ্রীঃ ভোল্টেজ 0V এ পৌঁছে গেলে বা বিকৃতি 30% এ পৌঁছে গেলে বা সংকোচনের শক্তি 200kN এ পৌঁছে গেলে সংকোচন বন্ধ করুন (যেটি প্রথমে পৌঁছেছে) ।
এক ঘন্টা পর্যবেক্ষণ করুন।

ব্যাটারি মডিউলের জন্য পরীক্ষার পদ্ধতি

--- সংকোচনের দিকঃ গাড়ির সামগ্রিক বিন্যাসে ব্যাটারি মডিউলটি সংকোচনের জন্য সর্বাধিক সংবেদনশীল দিকটি একই।যদি সংকোচনের জন্য সবচেয়ে সংবেদনশীল দিকটি উপলব্ধ না হয়, পৃথক ব্যাটারিগুলির বিন্যাস দিকের প্রতিস্থাপিত চাপ প্রয়োগ করুন;
--- সংকোচনের গতিঃ (5 ± 1) মিমি/সেকেন্ড
---কম্প্রেসিং প্লেট ফর্মঃ 75mm এর ব্যাসার্ধের একটি অর্ধ-সিলিন্ডারিক্যাল দেহ, যার দৈর্ঘ্য (L) সংকুচিত ব্যাটারির আকারের চেয়ে বেশি কিন্তু 1 মিটার অতিক্রম করে না;
--- সংকোচনের ডিগ্রীঃ যখন ব্যাটারি মডিউলের বিকৃতি 30% বা সংকোচনের শক্তি ব্যাটারির ওজনের 1000 গুণ বা টেবিলে তালিকাভুক্ত মানগুলির মধ্যে বৃহত্তর হয়,১০ মিনিট ধরে রাখুন এবং ১ ঘন্টা পর্যবেক্ষণ করুন
