মুদ্রা সেল স্বয়ংক্রিয়ভাবে লিথিয়াম ব্যাটারি সমাবেশ লাইন উত্পাদন

ভূমিকা মুদ্রা সেল স্বয়ংক্রিয়ভাবে উত্পাদন

1.1 ডিজাইন ধারণা এবং ফাংশন বর্ণনা

Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, যা শ্রম ব্যয় হ্রাস করার সাথে সাথে পণ্যগুলির উত্পাদন দক্ষতা উন্নত করে,এবং সরঞ্জাম স্বয়ংক্রিয়তা পণ্য উত্পাদন ধারাবাহিকতা এবং যোগ্য হার উন্নতি নিশ্চিত করতে পারেন.

১.২ সরঞ্জামের অপারেশন ফ্লো চার্ট

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

1.৩ সরঞ্জাম অপারেশন বর্ণনা

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

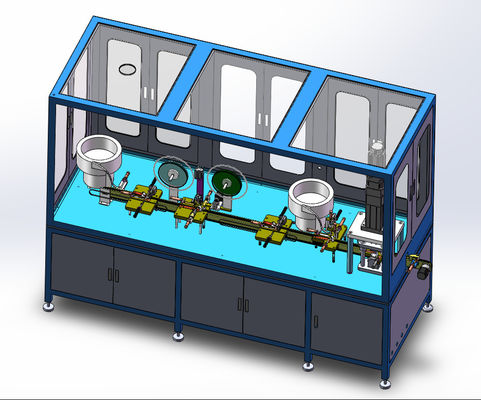

1.4 সরঞ্জাম বিন্যাস অঙ্কন (সরঞ্জাম সামগ্রিক পরিকল্পনা অঙ্কন, প্রকৃত বিতরণ সরঞ্জাম উভয় পক্ষের দ্বারা নিশ্চিত চূড়ান্ত আকার সাপেক্ষে হবে)

1.5 সরঞ্জাম পরামিতি টেবিল

1.6 ডিভাইসের রঙ

1 গ্রাহকের দেওয়া ধূসর রঙ বা রঙের প্লেট;

2. সরঞ্জামের পারফরম্যান্স প্যারামিটার

২.১ সরঞ্জামের প্রযুক্তিগত পরামিতি

• উত্পাদন গতিঃ 35-40ppm/মিনিট (কার্যকরী যেগুলি ম্যানুয়াল মুল টুকরাগুলির গতি বজায় রাখতে পারে না তা গ্রহণযোগ্য আইটেমগুলিতে অন্তর্ভুক্ত নয়)
• সরঞ্জামের যোগ্যতা হারঃ ≥৯৯% (প্রবেশকারী উপাদান ব্যতীত)
• সরঞ্জামের গতির হারঃ ≥98%
• লেয়ারিং≤১ টন/মি²;
• শেলের কভারটি বিপরীতমুখী বা আটকে থাকা উচিত নয়, এবং শেলের কভারটি পরিচালনার সময় স্ক্র্যাচ, ক্ষয়, গর্ত, ঘা এবং অন্যান্য ত্রুটি সৃষ্টি করতে পারে না,এবং ডায়াফ্রাগামে পঞ্চিংয়ের পর কোন বার্জ থাকবে না, ফাঁক এবং অন্যান্য ত্রুটি;
• যন্ত্রের কাজ চলাকালীন মেরু টুকরা এবং ডায়াফ্রাম ক্ষতিগ্রস্ত হবে না;
• পল টুকরাটি শেল কভার এর কেন্দ্রে অবস্থিত, প্রাথমিক কনসেন্ট্রিসিটি ≤0.2 মিমি, এবং শেল কভারটি অপারেশন চলাকালীন "জাম্প" করা উচিত নয়;
• ডায়াফ্রাগমটি মেরু টুকরো বিঘ্নের কারণে শর্ট সার্কিট এড়াতে বাটি আকৃতির; (ডায়াফ্রাগমের ইনকামিং উপাদান পদ্ধতিটি কয়েল উপাদান,যার সর্বাধিক বাইরের ব্যাসার্ধ 250mm এবং প্রস্থ 14mm-20mm)
• তরল ইনজেকশন ভলিউম 0 ~ 20uL, তরল ইনজেকশন যথার্থতা ± 1uL, এবং ইলেক্ট্রোলাইটটি ডায়াফ্রামের বাইরের জায়গায় ঝরবে না;
• সিলিং প্রান্ত 1.56±0.05mm উচ্চ, মোট উচ্চতা 1.93±0.05mm, এবং বাইরের ব্যাসার্ধ ≤9.47mm (সরঞ্জাম কাস্টমাইজড হয় না,এবং স্টেশন ছাঁচ গ্রাহকের দ্বারা সরবরাহিত আকার অনুযায়ী কাস্টমাইজ করা হয়);
• সিলিংয়ের পরে, পণ্যটি তরল ফুটো করবে না, রিপ্লে পার্টসের খারাপ কারণগুলি ব্যতীত (ফাঁসের হার আমাদের বিদ্যমান সিলিং পণ্যগুলির তুলনায় বেশি হবে না) ।

2.২ সরঞ্জামের পারফরম্যান্স

1উৎপাদন দক্ষতাঃ 35-40 পিপিএম/মিনিট (কার্যকরী যে ম্যানুয়াল উপরের মেরু বিট সঙ্গে রাখা যাবে না গ্রহণ আইটেম অন্তর্ভুক্ত করা হয় না)

2যোগ্য হারঃ ≥৯৯% (প্রবেশকারী উপাদান ব্যতীত)

3. ফসলের গতির হারঃ ≥ 98%

2.৩ সরঞ্জামের তালিকা

2.4 হার্ডওয়্যার উপাদান
